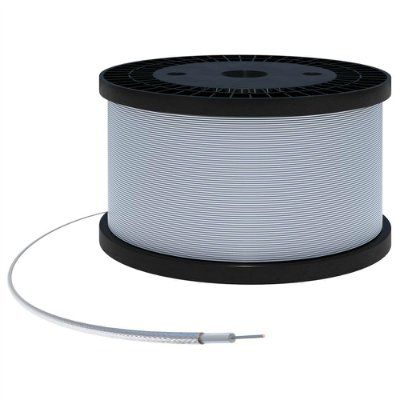

• SF-047 Радиочастотный кабель 50 Ом, 20ГГц, пропаянная оплетка, без наружной оболочки, MIL-C-17

SF-047 Радиочастотный кабель 50 Ом, 20ГГц, пропаянная оплетка, без наружной оболочки, MIL-C-17

SF-047 Радиочастотный кабель 50 Ом, 20ГГц, пропаянная оплетка, без наружной оболочки, MIL-C-17
цена за м
Запросить цену
обновлено
19.02.2024
Задать вопрос о товаре
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе Кабели и провода связи
или
Добавьте в корзину
Наличие на складе:
в наличии

Описание и технические характеристики

В зависимости от объема закупки предоставляются скидки.

SF-047 это современный полужесткий кабель с пропаянной оплеткой, который по своим электрическим параметрам практически не отличается от классических кабелей с экраном из медной трубки. СВЧ кабель с пропаянной оплеткой SF-047 без наружной оболочки изготовлен в соответствии со стандартом MIL-C-17. Кабель SF-047 гораздо более технологичный, имеет меньший радиус изгиба и значительно большее количество циклов на изгиб, что позволяет использовать его при плотном монтаже в различной ВЧ и СВЧ аппаратуре.

Рабочая частота: 20,0 ГГц
Волновое сопротивление: 50±2 Ω
Коэффициент затухания: 6,23 дБ/м на частоте 20,0 ГГц
Погонная емкость: 95 нФ/км
Материал центрального проводника: SPCW (омедненная сталь, покрытая серебром)
Диаметр центрального проводника: 0,29 мм
Число проволок центрального проводника: 1
Материал изолятора: PTFE (политетрафторэтилен)
Диаметр изолятора: 0,94 мм
Материал внешнего экрана: TC (медь, покрытая оловом)
Диаметр внешнего экрана: 1,19 мм
Плотность внешнего экрана: 100%
Оболочка: нет
Рабочая температура: −40°С … +125°С
Вес: 3,5 кг/ 1 км

Коэффициент затухания радиочастотного кабеля SF-047 без наружной оболочки:

0,92 дБ/м на 500 МГц
1,31 дБ/м на 1 ГГц
2,30 дБ/м на 3 ГГц
2,95 дБ/м на 5 ГГц
4,27 дБ/м на 10 ГГц
6,23 дБ/м на 20 ГГц
