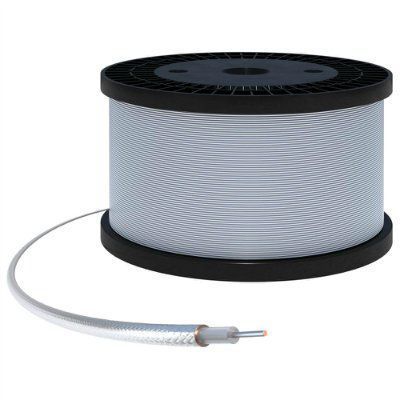

• SF-141 Радиочастотный кабель 100 Ом, 20 ГГц, пропаянная оплетка, без наружной оболочки, (MHD)

SF-141 Радиочастотный кабель 100 Ом, 20 ГГц, пропаянная оплетка, без наружной оболочки, (MHD)

SF-141 Радиочастотный кабель 100 Ом, 20 ГГц, пропаянная оплетка, без наружной оболочки, (MHD)
цена за м
Запросить цену
обновлено
19.02.2024
Задать вопрос о товаре
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе Кабели и провода связи
или
Добавьте в корзину
Наличие на складе:
в наличии

Описание и технические характеристики

В зависимости от объема закупки предоставляются скидки.

SF-141 без наружной оболочки - это современный полужесткий кабель с пропаянной оплеткой, который по своим электрическим параметрам практически не отличается от классических кабелей с экраном из медной трубки. Кабель SF-141 гораздо более технологичный, имеет меньший радиус изгиба и значительно большее количество циклов на изгиб, что позволяет использовать его при плотном монтаже в различной ВЧ и СВЧ аппаратуре.

Рабочая частота: 20,0 ГГц
Волновое сопротивление: 100 Ω
Коэффициент затухания: 2,49 дБ/м на частоте 20,0 ГГц
Погонная емкость: 47,6 пФ/м
Коэффициент укорочения: 1,43
Рабочее напряжение: 1900 Vrms (Max.)
Материал центрального проводника: SPCW (омедненная сталь, покрытая серебром)
Диаметр центрального проводника: 0,28 мм
Центральный проводник число проволок: 1
Материал изолятора: PTFE (политетрафторэтилен)
Диаметр изолятора: 2,99 мм
Материал внешнего экрана: TC (медь, покрытая оловом)
Диаметр внешнего экрана: 3,58 мм
Плотность внешнего экрана: 100%
Эффективность экранирования: < -100 дБ
Оболочка: нет
Минимальный радиус изгиба: однократного 8 мм, динамического 40 мм
Рабочая температура: −40°С … +165°С

Коэффициент затухания радиочастотного кабеля SF-141 100 Ом без наружной оболочки:

0,35 дБ/м на 500 МГц
0,50 дБ/м на 1 ГГц
1,16 дБ/м на 5 ГГц
1,69 дБ/м на 10 ГГц
2,49 дБ/м на 20 ГГц
