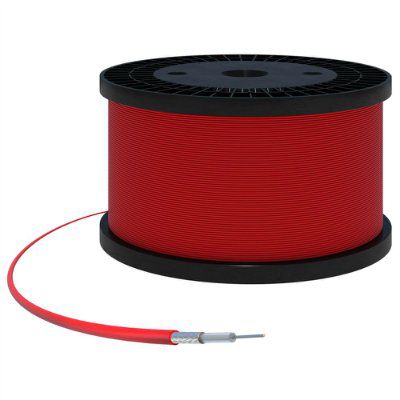

SF-100 (FEP) Радиочастотный кабель 50 Ом, 16ГГц, пропаянная оплетка, стандарт MIL-C-17

SF-100 (FEP) Радиочастотный кабель 50 Ом, 16ГГц, пропаянная оплетка, стандарт MIL-C-17
цена за м
Запросить цену
обновлено
19.02.2024
Задать вопрос о товаре
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе Кабели и провода связи
или
Добавьте в корзину
Наличие на складе:
в наличии

Описание и технические характеристики

В зависимости от объема закупки предоставляются скидки

SF-100 (FEP) это современный полужесткий кабель с пропаянной оплеткой, который по своим электрическим параметрам практически не отличается от классических кабелей с экраном из медной трубки. СВЧ кабель с пропаянной оплеткой SF-100 (FEP) изготовлен в соответствии со стандартом MIL-C-17. Кабель SF-100 (FEP) гораздо более технологичный, имеет меньший радиус изгиба и значительно большее количество циклов на изгиб, что позволяет использовать его при плотном монтаже в различной ВЧ и СВЧ аппаратуре.

Рабочая частота: 16,0 ГГц
Волновое сопротивление: 50±2 Ω
Коэффициент затухания: 1,27 дБ/м на частоте 3 ГГц
Погонная емкость: 95 пФ/м
Материал центрального проводника: SPCW (омедненная сталь, покрытая серебром)
Диаметр центрального проводника: 0,70 мм
Центральный проводник число проволок: 1
Материал изолятора: PTFE (политетрафторэтилен)
Диаметр изолятора: 2,21 мм
Материал внешнего экрана: TC (медь, покрытая оловом)
Диаметр внешнего экрана: 2,88 мм
Плотность внешнего экрана: 100%
Материал оболочки: FEP (фторэтилен-пропилен) красного цвета
Диаметр оболочки FEP 3,40 мм
Рабочая температура: −40°С … +150°С
Вес: 26,5 кг/ 1 км

Коэффициент затухания радиочастотного кабеля SF-100 (FEP)

0,68 дБ/м на 1 ГГц
0,85 дБ/м на 1,5 ГГц
1,03 дБ/м на 2 ГГц
1,16 дБ/м на 2,5 ГГц
1,27 дБ/м на 3 ГГц
